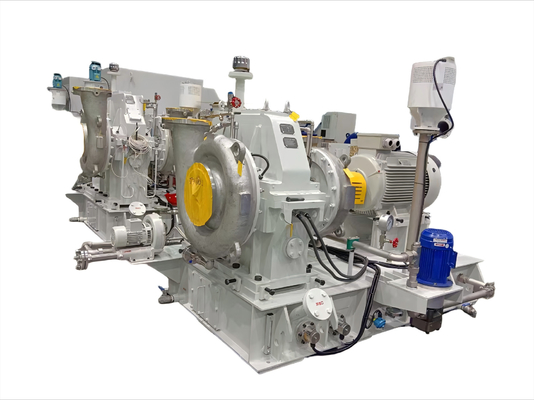

Индивидуальный дизайн и энергосберегающая производительность механической компрессии пара для паровых компрессоров

Особенности продукта

Высокая эффективность. Усовершенствованный профиль крыльчатки. Индивидуальный дизайн. Отличная энергосберегающая производительность
Крыльчатка спроектирована по трехмерной теории потока и с использованием полного трехмерного моделирования потока. Производительность парового компрессора прогнозируется с помощью технологии анализа потока, а адиабатический КПД парового компрессора может достигать около 85%.
Крыльчатка имеет индивидуальный дизайн в соответствии с рабочими параметрами пользователя, чтобы гарантировать, что рабочие параметры, требуемые пользователем, находятся в эффективной зоне крыльчатки, что обеспечивает большую экономию энергии.

Широкий диапазон регулирования, стабильная степень вакуума
Производительность испарения широкая и может регулироваться двумя способами: VFD, температура испарения; Предусмотрено устройство защиты от скачков давления для эффективного предотвращения проблем с перенапряжением.

Компактный дизайн, меньшая занимаемая площадь
Принята общая конструкция на салазках. Корпус центробежного парового компрессора напрямую соединен с корпусом редуктора. Система смазки и двигатель расположены на общей базе, которая служит масляным баком. Меньший вес и меньшая занимаемая площадь.

Низкий уровень шума
Благодаря передовой технологии проектирования спирального корпуса и крыльчатки подавляются дискретный шум и широкополосный шум, а также реализуется активный контроль аэродинамического шума. Легче затухает.

Меньше изнашиваемых деталей, удобство установки и обслуживания
Меньше изнашиваемых деталей, меньше обслуживания на месте, простая и быстрая установка.

Высокая степень интеллекта
Вибрация подшипника, температура, давление на входе и выходе, температура, защита от скачков давления, блокировка запуска и остановки, аварийная сигнализация, давление масла, температура масла и ряд систем мониторинга и управления контролируются ПЛК и передаются в режиме реального времени на интеллектуальную облачную платформу "Zhanggu Cloud", пользователи могут в режиме реального времени контролировать состояние работы оборудования с инженером проекта.

 Основная структура

Крыльчатка
Высокоэффективная крыльчатка спроектирована по трехмерной теории потока, которая калибруется статическим и статическим балансом после строгой прецизионной обработки и прошла испытание на превышение скорости в 1,15 раза от номинальной скорости, что обеспечивает прочность крыльчатки. Чтобы соответствовать требованиям различных условий работы парового компрессора, материал крыльчатки может быть титаном, дуплексной нержавеющей сталью и другими материалами.

Корпус спирали
Используется спираль круглого сечения, профиль стенки спирали спроектирован в виде логарифмических спиральных линий, в соответствии с законом движения воздушного потока, меньшее воздействие на воздуходувку. Таким образом, эффективность потока воздуходувки высока, небольшая вибрация, низкий уровень шума. Материал корпуса спирали может быть из нержавеющей стали 304, 316L, 2205, 2507 в зависимости от различных условий работы.

Высокоскоростной ротор
Высокоскоростной ротор состоит из крыльчатки, высокоскоростной шестерни и высокоскоростного вала. Крыльчатка и высокоскоростной вал соединены стержнем, а крутящий момент передается торцевым штифтом или зубом. Испытание на динамическую балансировку соответствует международным стандартам, а точность может достигать класса G1, чтобы обеспечить плавную и надежную работу.

Шестерня
В зубчатой паре ускорения используется эвольвентный профиль зуба. Поверхность зубчатого колеса и шестерни проходит шлифовку и азотирование для поддержания стабильной работы на высокой скорости, низкой вибрации и низком уровне шума. Срок службы может составлять 20 лет.

Подшипник
Опора высокоскоростного вала. состоит из множества гибких подушек, использует подшипник скольжения с наклонной подушкой. Подушки могут отклоняться вокруг точки опоры, их антивибрационные характеристики и способность к автоматической регулировке в соответствии с изменением нагрузки и скорости превосходны.

Система смазки

Система смазки состоит из масляного бака и маслопровода. Пьедестал выполняет роль масляного бака, в масляный бак включены погружной электрический нагреватель и переключатель контроля температуры. Маслопровод состоит из: главного масляного насоса, вспомогательного масляного насоса, бинокулярного фильтра и теплообменника. Главный масляный насос приводится в действие низкоскоростной шестерней и подает предварительную смазку на шестерню и подшипник с определенным давлением, когда агрегаты работают нормально. Электрический насос подает предварительную смазку перед запуском агрегатов и поддерживает давление масла даже в аварийных ситуациях и при простое. Электрический насос также играет роль резервного масляного насоса. Масляный фильтр с двойным цилиндром имеет высокую точность. Также предусмотрено устройство сигнализации перепада давления на фильтре.

Уплотнение
В соответствии с требованиями условий работы доступны различные варианты уплотнений для парового компрессора, стандартные варианты: лабиринтное уплотнение с продувкой паром, уплотнение с угольным кольцом с продувкой паром, сухое газовое уплотнение и т. д.

Устройство подачи уплотнительного пара
Устройство подачи уплотнительного пара используется для парового компрессора с отрицательным давлением или нормальными условиями работы, оно подает перегретый пар в уплотнение вала, чтобы предотвратить утечку воздуха в компрессор. Устройство подачи пара включает в себя редукционный клапан давления пара, устройство обнаружения давления, фильтр из нержавеющей стали и т. д. Для паровых компрессоров в условиях избыточного давления обычно используются методы сброса давления, такие как сброс или отбор пара, чтобы предотвратить попадание открытого пара в редуктор, что приводит к эмульгированию смазочного масла.

Устройство распыления десупернагревающей воды
Кольцевое распределение нескольких распылительных форсунок высокого давления улучшает равномерность распределения водяного тумана в трубе и увеличивает эффективность распыления. Когда какая-либо отдельная форсунка заблокирована или возникают другие ненормальные условия, остальные форсунки все равно могут обеспечить достаточный объем распыления. На входе установлен редукционный клапан из нержавеющей стали (ручной или автоматический вариант) и фильтр.

Дренажный бак
Используется для сбора и слива жидкой воды, образующейся в блоке воздуходувки. Он может быть спроектирован в трех режимах: отрицательное давление, нормальное давление или избыточное давление, в соответствии с фактическими требованиями. Корпус бака оснащен входным клапаном (ручной или автоматический вариант), смотровым стеклом, указателем уровня жидкости (локальная или дистанционная передача) и сливным клапаном и т. д. Если он оснащен автоматическим сливным клапаном или сливным насосом (условие отрицательного давления) и дистанционным указателем уровня жидкости, можно реализовать автоматический слив, мониторинг уровня жидкости в реальном времени, аварийную сигнализацию и другие функции.

Синхронные двигатели и приводы

Двигатель
Рекомендуется использовать синхронный двигатель с постоянными магнитами высокой эффективности, соответствующий классу энергоэффективности 1 стандарта GB30253-2013. Его номинальная рабочая эффективность составляет 94,5-97%, что на 4-6% выше, чем у асинхронного двигателя. Простая конструкция, меньший размер, более низкий уровень шума, лучшая энергосберегающая производительность.

Система мониторинга и управления

Система мониторинга и управления предназначена для защиты работы высокоскоростной центробежной воздуходувки. Запуск обеспечивается режимом блокировки, защитой от скачков давления, автоматическим запуском и остановкой вспомогательного насоса в соответствии с давлением масла, защитой от слишком высокой температуры и вибрации подшипников. На маслопроводе подачи масла установлены датчики давления масла, датчики температуры масла после маслоохладителей, датчики температуры и датчики вибрации на высокоскоростных подшипниках скольжения. Входной и выходной трубопроводы оснащены первичными и вторичными измерительными приборами и передатчиками для измерения температуры и давления воздуха, чтобы можно было контролировать параметры в реальном времени, чтобы обеспечить безопасную, стабильную и надежную работу воздуходувки.

Выберите паровые компрессоры для эффективного, надежного и бесшумного решения для управления паром, которое отвечает требованиям современных промышленных условий.

Таблица данных о размерах продукта

Примечание: вышеуказанный диапазон параметров конструкции приведен только для справки. Для тех, кто находится за пределами этого диапазона, пожалуйста, обратитесь в нашу компанию для получения подробной информации.

Характеристики производительности

Адаптивность к высокой температуре:Способен обрабатывать высокотемпературные пары для промышленных применений, требующих сжатия при высокой температуре.

Конструкция центробежного компрессора: центробежная конструкция для высокой эффективности и производительности сжатия.

Стабильная работа:Разработан для обеспечения стабильной работы и высокой эффективности в течение длительных периодов эксплуатации.

Износостойкость и коррозионная стойкость:Изготовлен из высокотемпературных и коррозионностойких материалов, чтобы выдерживать суровые условия эксплуатации.

Энергосбережение и защита окружающей среды: Принятие передовых энергосберегающих технологий для соответствия экологическим стандартам и снижения энергопотребления.

Надежность:Разработан с учетом долгосрочной надежности и безопасности, что снижает потребность в техническом обслуживании.

Интеллектуальное управление:Оснащен передовой интеллектуальной системой управления для мониторинга и регулирования рабочего состояния компрессора и повышения эффективности работы.

Первоклассная база бережливого производства и тестирования

Мы построили лаборатории, здания для исследований и разработок, производственные цеха и т. д. с международно передовым и ведущим в Китае высокоточным технологическим оборудованием.
