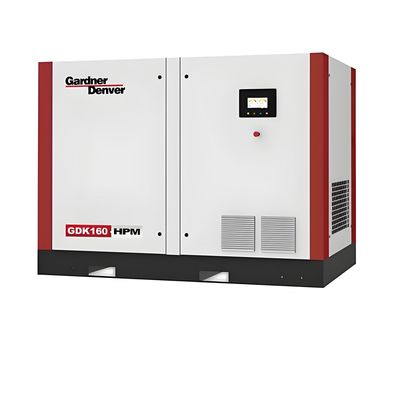

90-160 кВт Микро-масляный винтовой воздушный компрессор 7-12.5 барг 13-31.5 м3/мин

Описание продукта:

Микро-масляный винтовой воздушный компрессор GDK90-160KW использует передовую винтовую технологию в сочетании с высокоэффективной конструкцией и низким расходом топлива, разработанный специально для промышленности,ПроизводствоЭта серия продуктов известна высокой надежностью, энергосбережением, защитой окружающей среды и низкими затратами на обслуживание,и подходит для применения при среднем и высоком напряжении.

Основные характеристики:

Эффективный двигатель с фиксированной частотой

Гранденфордский воздушный компрессор с фиксированной частотой оснащен трехфазным асинхронным двигателем и прямым приводом передач.и двигатель соответствует уровню энергоэффективности стандарта IEC60034-30 lE3.
Главный двигатель тщательно подбирается в соответствии с потребностями применения воздушного компрессора.
Оптимизированный коэффициент имеет преимущество эффективности примерно в 5% по сравнению с другими двигателями.

Моторная рама

Рама и конечные крышки двигателя изготавливаются из литого железа и алюминия, что обеспечивает более надежную поддержку подшипников, обеспечивая равномерное расстояние между ротором и шпинделем,и обеспечение того, чтобы используемые компоненты сцепления были постоянно параллельны и фланцевые, как.

Электрическая конструкция

Дизайнерская скорость, крутящий момент и параметры работы соответствуют требованиям нагрузки компрессора.которые могут соответствовать требованиям к объему воздуха воздушных компрессоров серии GDK.

Подшипник

Вакуумный отработанный подшипник на конце привода и роликовый подшипник на конце выхлопа обеспечивают сильную поддержку работы воздушного компрессора.Среднее время использования этих больших подшипников составляет 135000 часов.Эти два типа подшипников охлаждаются охлаждающей жидкостью, протекающей через канаву подшипника, упрощая процесс смазки.

Изолирующий материал

Высокоэффективный двигатель серии GDK использует изоляцию класса F и повышение температуры класса B. При непрерывной нагрузке максимально допустимая температура окружающей среды может достигать 155 °C.Температура имеет решающее значение для жизни двигателя, и это особое внимание делает двигатели серии GDK более надежными, имеют более длительный срок службы и лучше адаптируются к суровым условиям.

Степень защиты

Высокоэффективный двигатель серии GDK использует закрытый двигатель с уровнем защиты IP55, эффективно предотвращая попадание пыли и влаги в двигатель,обеспечение нормальной работы двигателя даже в суровых условиях.

Хозяин

Хост является основной частью винтового воздушного компрессора. Первоначальное намерение конструкции хоста заключается в обеспечении надежного качества, стабильной производительности и высокой эксплуатационной эффективности,который не только уменьшает производственные отклонения, но и позволяет точно устанавливать хостИ некоторые другие компоненты в компрессоре воздуха обеспечивают важную поддержку и контроль для надежной работы хоста.с средней энергоэффективностью более 10%, и достигает долгосрочной надежной эксплуатации.

1. Тщательное расположение точек смазки позволяет эффективно доставлять смазочное масло в нужное место, повышать надежность и снижать расход энергии
2. Усовершенствованная конструкция передач обеспечивает более эффективную и надежную передачу двигательной энергии
3. Интегрированная коробка передач может уменьшить потерю сопротивления ветра и длину трансмиссионной системы, делая производительность более эффективной и обслуживание более удобным
4. Улучшенное расположение подшипников помогает уменьшить сопротивление, улучшить управление энергией и, таким образом, повысить надежность и производительность
5. Безобслуживание герметичной системы передачи не требует регулярного обслуживания и может защитить его от повреждений, вызванных пылью и влагой
6. Оптимизированные профили винтовых роторов могут значительно повысить энергоэффективность и объем выхлопных газов, а также снизить затраты на энергию
7. Устройство подшипников с низким уровнем трения помогает повысить энергоэффективность
8. Оптимизированная смазка передач повышает надежность работы и снижает потребление энергии путем умного впрыска смазочного масла в область решетки передач
9. Упрощенные входные и выходные каналы уменьшают падение давления
10. Оптимизированный процесс впрыска топлива снижает температуру и повышает эффективность при сжатии

Режим передачи

Двигатель и хост продуктов серии преобразования частоты постоянных магнитов GDK используют коаксиальную систему прямого привода, которая является более эффективной, надежной и надежной конструкцией.Коаксиальная трансмиссия уменьшает механические потери оборудования, таких как ремни и редукторыКоаксиальный метод соединения приводит к более высокой эффективности передачи, одновременно сохраняя постоянную коаксиальность.основание машины полностью запечатано, чтобы предотвратить загрязнения в воздухе и обеспечить плавную передачу мощности.

Эффективная система введения холодного воздуха

фильтр всасывания
Эффективность фильтра всасывания достигает 99,5%, с точностью более 3 мкм. Всасывающий фильтр и всасывающий клапан напрямую соединены, что делает замену более удобной;Впускный клапан, интегрированный с электромобильным клапаном, уменьшает соединения трубопроводов, минимизирует точки утечки, уменьшает сопротивление всасывания, повышает эффективность всасывания и улучшает эффективность сжатия.
Эффективный нано-покрытый воздушный фильтр с высокой эффективностью фильтрации, нацеленный на 0,3um, что более чем в три раза больше, чем у обычных фильтров.

Независимый впускный канал холодного воздуха
GDK недавно разработал независимый канал введения холодного воздуха, который имеет более низкую температуру введения, больший объем воздуха, меньшее падение давления и значительно повышает эффективность хозяина.
Снизить температуру выхлопных газов всей машины, продлить срок службы трубопровода и значительно улучшить производительность охладителя.

Система охлаждения

Серия GDK использует независимую схему охладителей масла и охладителей после охлаждения.предотвращает сбой охладителя, вызванный концентрацией теплового напряжения на сварном шве из-за различных коэффициентов расширения охлаждающего масла и сжатого воздухаЗамена охладителя более удобна, экономия клиентов на эксплуатации и обслуживании.

• Независимая конструкция воздуховодов для охлаждения масла и заднего охлаждения - свержение традиционного параллельного режима проектирования, установка охлаждения масла и заднего охлаждения отдельно с двух сторон,коренным образом устраняя влияние теплового напряжения и теплового расширения
• Боковая установка, по сравнению с верхней установкой, имеет более высокую эффективность послепродажного обслуживания
• Воздушный канал полностью независим, что снижает расход энергии вентилятора, обеспечивая, чтобы основные компоненты могли достичь желаемого эффекта охлаждения
• Синхронизированное охлаждение внутренних компонентов блока через задний воздуховода не только охлаждает, но и обеспечивает звукоизоляцию и снижение шума для всей машины
• Большой марж послеохладителя, <10o C CTD (воздушным и водяным), может адаптироваться к относительно суровой среде, обеспечивая нормальную работу всей машины при температуре окружающей среды 46o C

ВВентилятор

• Управление переменной скоростью

Вентилятор использует звездную дельта-логику управления, чтобы уменьшить мощность преобразования частоты.

• Установка с наклоном

Вентилятор, охлажденный маслом, установлен диагонально над холодильником, обеспечивая поток охлаждающего воздуха при значительной экономии площади;Угол наклона прошел строгое моделирование FEA для обеспечения лучшего эффекта охлаждения

• Техническое обслуживание типа тяги

Охлаждающий вентилятор можно скользить вдоль нижней подвижной рельсы для обслуживания, который может быть легко управляться одним человеком, значительно повышая эффективность послепродажного обслуживания вентилятора

• Вентилятор охлаждения при всасывании

Уменьшить температуру всасывания на поверхности охладителя, равномерно распределить воздух на поверхности охладителя и улучшить эффективность охлаждения и теплопередачи;По сравнению с методами охлаждения с использованием дуновения, всасывающее охлаждение не имеет мертвых углов и лучше охлаждающий эффект

Система труб

• Все соединительные компоненты в ключевых областях запечатаны фторной резиной О-кольца конечных поверхностей
• Возможность утечки почти полностью исключена, и соединение может повторяться бесконечно
• Устранение аксиального просвета, требуемого для типичных герметичных соединений
• устойчивость к химическим веществам

О-кольцо уплотнения является более эффективной уплотнительной структурой, которая предотвращает утечку масла в соответствии со стандартами Американской ассоциации производителей автомобилей.По сравнению с типичными натянутыми уплотнениями, этот передовой метод уплотнения устраняет осевое расстояние, легко устанавливается, а соединительные части не деформируются из-за плотной фиксации, что существенно улучшает уровень предотвращения утечек.
Вся машина использует одну и ту же конструкцию фланца - уменьшая уязвимые части и облегчая техническое обслуживание.
Высокотемпературные компоненты блока, включая впускные электромоторные клапаны, трубопроводы, электронные компоненты и т. д., все соответствуют стандарту высокотемпературной стойкости более 100 °C.

Система разделения нефти и газа

Ядро для разделения масла использует специально разработанное маслоотделяющее ядро типа складной + намотки, изготовленное из многослойных и двухступенчатых усиленных специальных волокнистых материалов.медленный поток, отличный эффект разделения, длительный срок службы и точность 0,5 мкм, обеспечивая содержание выхлопного масла в агрегате менее 3 ппм.
Инновационный интегрированный дизайн ядра для разделения масла для вторичных труб возврата, исключающий необходимость отдельного обслуживания вторичных труб возврата, уменьшающий высоту единицы,и повышение эффективности послепродажного обслуживания.

Платформа IoT для воздушного компрессора iConn

Платформа IoT для воздушных компрессоров iConn направлена на то, чтобы обеспечить клиентам управление данными в режиме реального времени систем сжатого воздуха с спокойствием, тем самым максимизируя стабильность их устройств.с пониманием и анализом больших данных, это помогает Grundfos и клиентам постоянно оптимизировать услуги и повышать эффективность производства.

Компоненты платформы Интернета вещей включают

• Аппаратное обеспечение - для новых машин контроллер с встроенным ящиком данных может быть поставлен на заводе в качестве стандартного; для существующих устройств на рынке послепродажного обслуживанияКрайние устройства могут быть установлены для подключения и чтения информации контроллера блока
• Коммуникация - передача данных от контроллеров и краевых устройств в облако через сеть 4G
• Программное обеспечение - включая внутреннюю платформу управления Grundfos и клиентскую платформу, используемую конечными пользователями, включая веб-версии и приложения
• Команда технической поддержки

Платформа IoT Chinandenfu и функция iConn

• Отчет о параметрах эксплуатации единицы и функция отчетности
• Мониторинг состояния работы блока, сигнализации об отказе и уведомления о событиях на основе данных в реальном времени
• Диагностика энергопотребления и надежности Анализ диагностики проблем на основе прогнозного анализа

Область применения

• Производственная промышленность: автомобили, механическая обработка, литья под давлением, распыление и т.д.
• Продовольствие и лекарства: упаковка, заполнение, пневматическая транспортировка (с последующей обработкой)
• Электронная промышленность: SMT, изготовление высокоточных приборов
• Другие: горнодобывающая промышленность, строительство, текстиль и т.д.

Функции и спецификации продукции

Упаковка и перевозка:

Упаковка продукта:
Малый масляный винтовой компрессор поставляется в прочной картонной коробке с изображением продукта и спецификациями, напечатанными снаружи.Продукт надежно упакован с пеновыми вставками, чтобы предотвратить повреждение во время транспортировки..
Перевозка:
Наше стандартное время доставки составляет 3-5 рабочих дней. Для ускоренной доставки, пожалуйста, свяжитесь с нашей командой обслуживания клиентов. Мы отправляем через надежных перевозчиков, таких как UPS, FedEx,и USPS и предоставить номер отслеживания для вашего удобства.

Часто задаваемые вопросы

Вопрос: Какое название этого продукта?
О: Торговая марка этого продукта - Aipu.
Вопрос: Какой номер модели этого продукта?
О: Номер модели этого продукта - "Микро-углеродный винтовой воздушный компрессор".
Вопрос: Где производится этот продукт?
О: Этот продукт изготовлен в Китае.
Вопрос: Есть ли у этого продукта сертификаты?
О: Да, этот продукт сертифицирован CEUL.
Вопрос: Каково минимальное количество заказов на этот продукт?
О: Минимальное количество заказа на этот продукт составляет 1 шт.
Вопрос: Можно ли договориться о цене этого продукта?
О: Да, цена этого продукта подлежит обсуждению.
Вопрос: Какова упаковка этого продукта?
Ответ: Данные о упаковке этого продукта - контейнер.
Вопрос: Сколько времени требуется для доставки этого продукта?
О: Срок доставки этого продукта составляет 10 дней.
Вопрос: Каковы условия оплаты этого продукта?
О: Условия оплаты данного продукта составляют tt.
Вопрос: Какова возможность поставки этого продукта?
A: Возможность поставки этого продукта составляет 10000 т/год
